Sinus 06NS50-4D

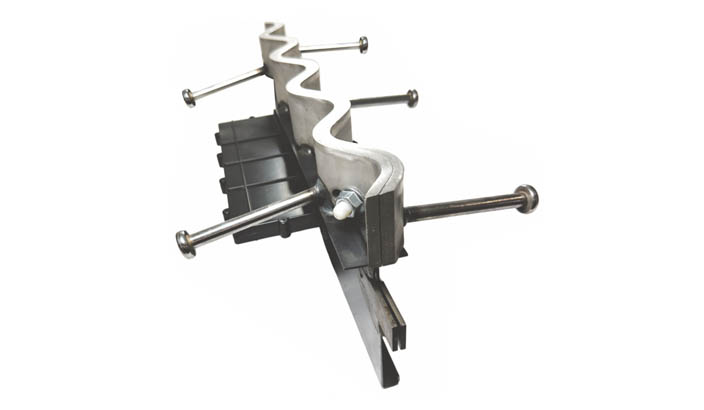

System dylatacji Conecto Sinus jest innowacyjnym rozwiązaniem na rynku profili dylatacyjnych. Dzięki wyjątkowej konstrukcji i materiałom najlepszej jakości przejeżdżanie przez tego typu łączniki jest niezauważalne dla kierowcy i pasażerów. Stosując sinusoidalne profile dylatacyjne można uniknąć pękania posadzki, a więc trudnych i drogich remontów. Profile Conecto Sinus całkowicie pochłaniają wstrząsy i są zupełnie niewidoczne w eksploatacji. Zastosowanie profili Conecto Sinus minimalizuje koszty użytkowania inwestycji. Redukuje problem uszkodzeń przez koła wózków jezdniowych, urządzeń załadowczych i transportowanych towarów, wskutek wstrząsów.

Profile dylatacyjne Conecto Sinus umożliwiają przemieszczenia płyt posadzki:

• Dla dybli 180x120x8mm w zakresie ±15mm równolegle i ±20mm prostopadle do profilu
• Dla dybli 180x140x10mm w zakresie ±20mm równolegle i ±30mm prostopadle do profilu

Profile sinusoidalne równomiernie rozkładają naprężenia, zapewniając właściwe oddziaływanie płyt posadzki w poziomie i względem siebie. Kolejną zaletą jest łatwość montażu. Wystarczy tylko umieścić profile w miejscach przeznaczenia na placu budowy i połączyć je bez użycia kluczy, wykorzystując dostarczane w zestawie śruby z nakrętkami motylkowymi.

System Conecto Sinus gwarantuje właściwą wytrzymałość przy dużych obciążeniach.

Zastosowania:

• Posadzki przemysłowe
• Centra logistyczne i dystrybucyjne
• Obiekty przemysłowe
• Magazyny i składy przemysłowe
• Lotniska

• Możliwość stosowania płaskowników sinusoidalnych o grubości 4mm
• Możliwość wykonania profili sinusoidalnych ze stali nierdzewnej

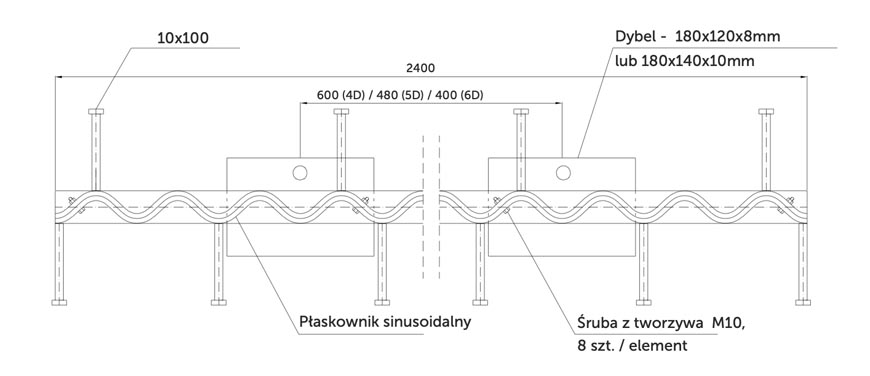

• Bardzo duża powierzchnia dybla stalowego standardowy wymiar to 180x120x8, ale możliwość wykonania dyblavo większej powierzchni 180x140x10
• Standardowy odstęp pomiędzy dyblami: 600 mm (typ 4D)
• Możliwość zastosowania większej liczby dybli w jednym profilu (typ 5D lub 6D), aby zwiększyć wytrzymałość obciążeniową posadzki
• Standardowy gatunek stali w górnej części profilu: S235, system dyblowania: S355
• Nylonowe śruby M10 umożliwiające oddzielenie pól posadzki podczas ich pracy
• Osłona wykonana z wytrzymałego tworzywa sztucznego ABS
