DOWEL SYSTEM

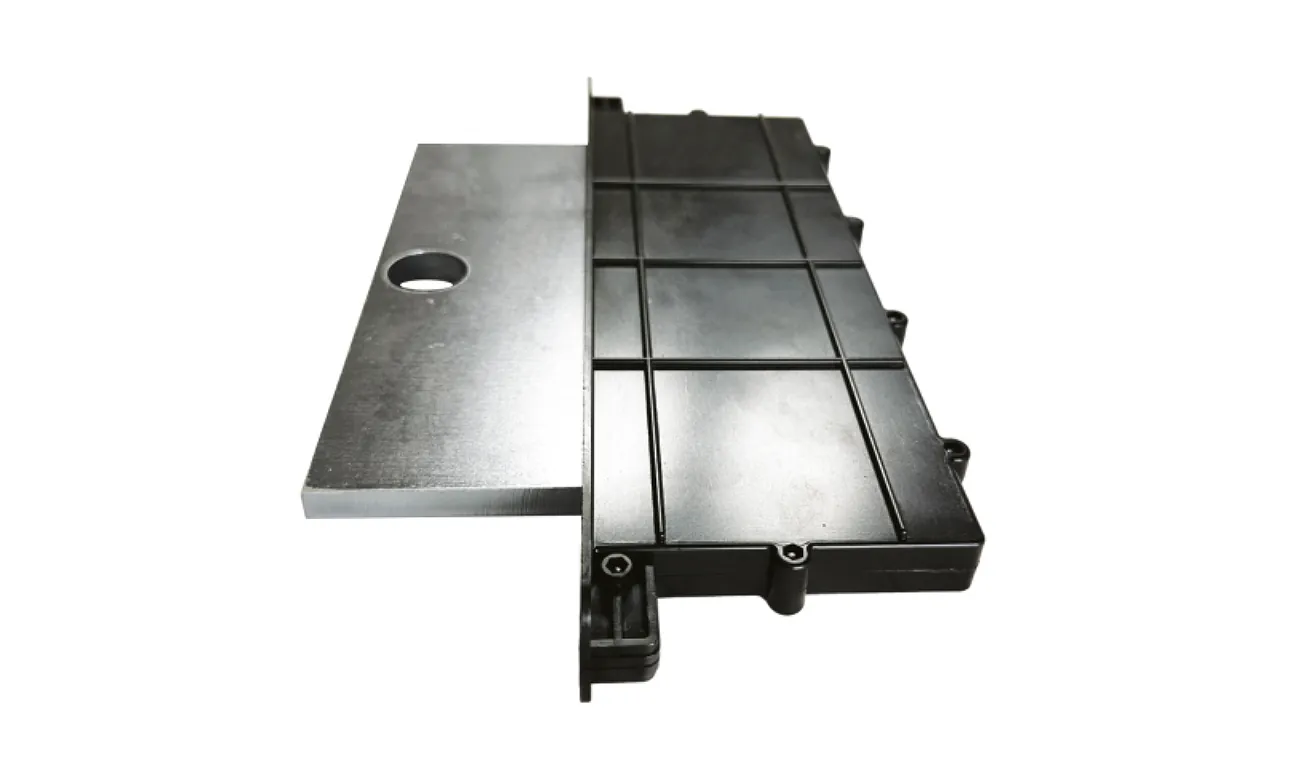

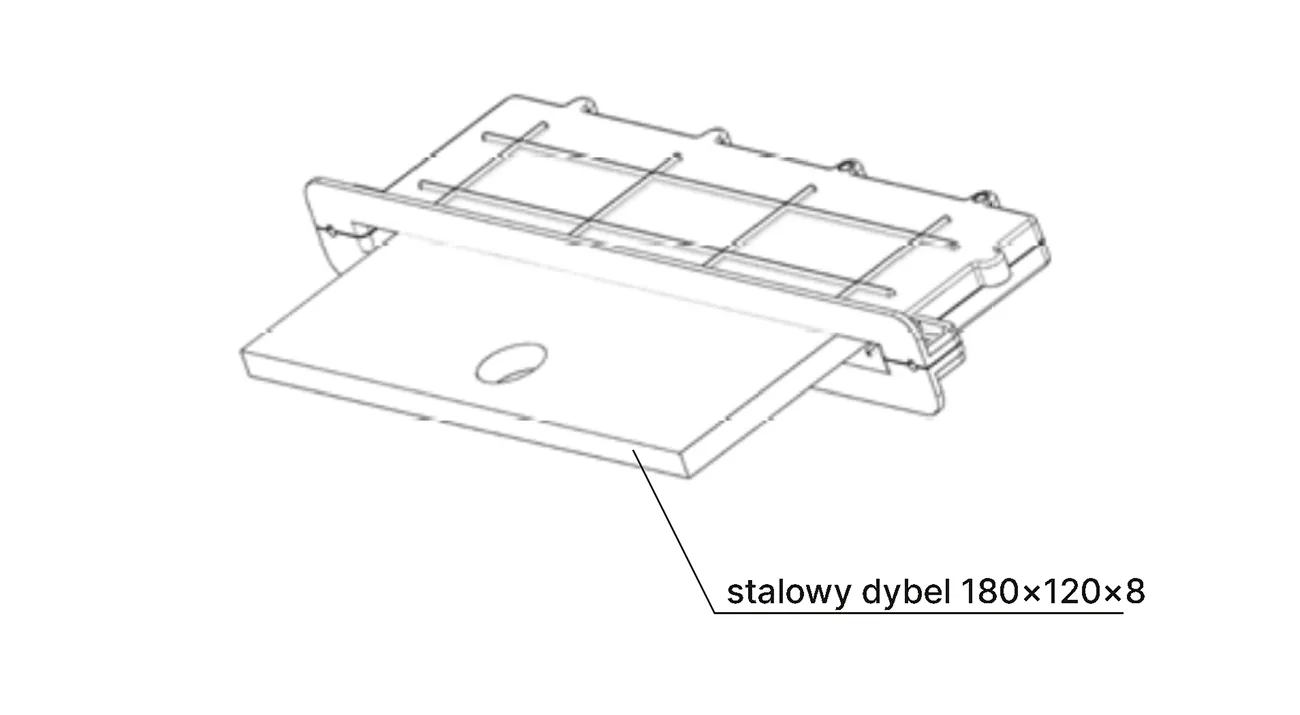

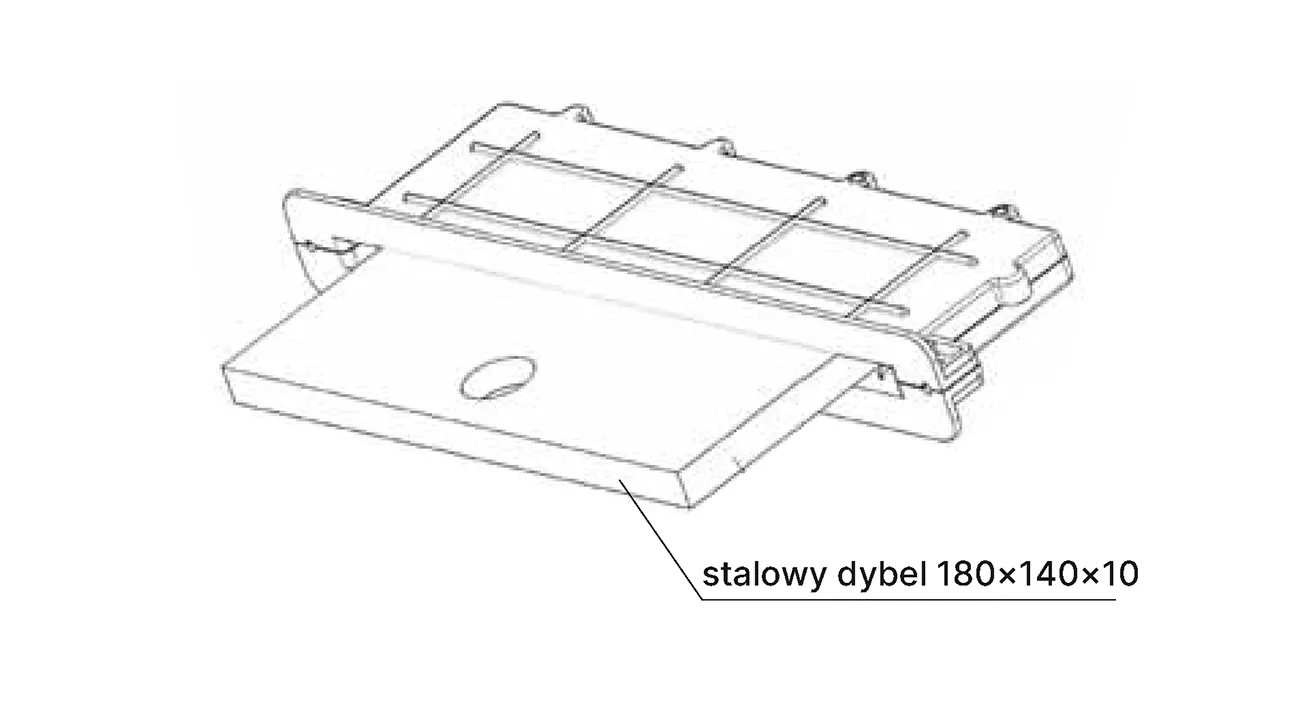

Listwy dylatacyjne montowane są w betonowych płytach podłogowych w celu kompensacji ruchów odcinków płyt. Płyty betonowe poddawane są naciskom wewnętrznym i zewnętrznym. Uszkodzenia powstają głównie na krawędziach płyt w pobliżu połączeń. Połączenie płyt podłogowych powinno kompensować ich wzajemne przesunięcia poziome (prostopadle i równolegle do dylatacji), które zwykle powstają na skutek rozszerzalności cieplnej i skurczu betonu. Jednocześnie połączenie musi blokować ruchy pionowe oraz wzajemne zakrzywianie się elementów posadzki, będące konsekwencją ruchu drogowego, dużych obciążeń oraz nierównomiernego parcia biernego gruntu. Systemy Conecto Dowel przeznaczone są do wykonywania dylatacji w zastosowaniach przemysłowych. Stalowe złącza pancerne dzięki swojej unikalnej konstrukcji stanowią szalunek nieruchomy i dodatkowo zabezpieczają krawędzie stropów betonowych. System Conecto Dowel to rozwiązanie dylatacji podłogi, w którym elementem kotwiącym jest stalowy kołek umieszczony w specjalnie zaprojektowanej tulejce z tworzywa sztucznego, która umożliwia swobodny ruch poziomy (wzdłuż i w poprzek dylatacji) oraz zapobiega ruchom pionowym pomiędzy płytami dylatacyjnymi. Elementy plastikowe posiadają odpowiednie wzmocnienia, które zabezpieczają je przed odkształceniami pod wpływem parcia betonu (nawet przy grubej podłodze). Standardowo stosujemy 5 kołków (5D) na każdy profil o długości 3000 mm. Gdy potrzebna jest większa nośność, możemy wykonać także profile z 6 kołkami

Dylatacje Conecto Dowel umożliwiają ruch pomiędzy płytami podłogowymi:

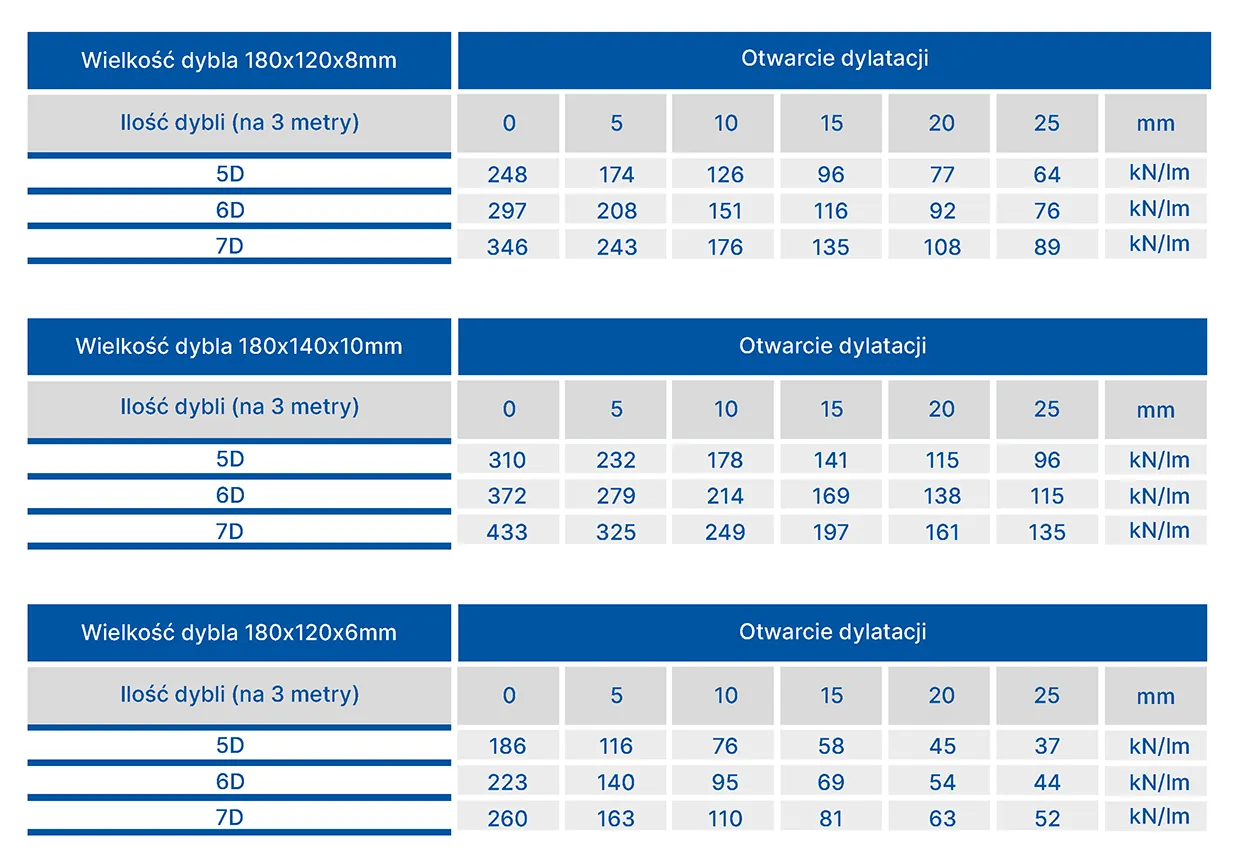

• nośność dylatacji w zależności od ilości
• ilość dybli w jednym połączeniu [kN/mb] stal S355MC, posadzka beton C25/30
